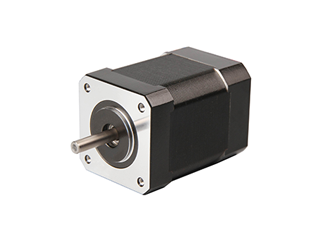

主要用途：泵，醫療儀器，自動(dòng)化設備 Applications: Pumps、Medical equipment、Industrial automation 額定功率范圍：40-101W Rated Power Range40-101W
基本性能
內繞組連接方式 Winding Type | 星形連接(Star connection) |
霍爾分布角度 Hall Effect Angle | 120度電角度(120 degree) |
徑向間隙 Radial Play | 0.02mm(450g) |
軸向間隙 Axial Play | 0.08mm(450g) |
最大徑向負載 Max Radial force | 28N距離法蘭面20mm(20mm from flange) |
最大軸向負載 Max Axial force | 10N |
絕緣等級 Insulation Class | B |
介電強度 Dielectric Strength | 600VAC/1S |
絕緣電阻 Insulation Resistance | 100MΩ，500VDC |
技術(shù)數據
| 型號Model | 機座尺寸Frame Size(mm) | 額定功率Rated Power(W) | 額定電壓Rated Voltage(VDC) | 額定轉矩Rated Torque(Nm) | 額定電流Rated Currect(A) | 額定轉速Rated Speed(rpm) | 機身長(cháng)Length(mm) | 相數Phases | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|
| 42BLA020L2 | 42 | 20 | 24 | 0.064 | 1.16 | 3000 | 40.5 | 3 |  |
| 42BLA053L2 | 42 | 53.5 | 24 | 0.17 | 2.83 | 3000 | 60.5 | 3 | |
| 42BLA094L2 | 42 | 94 | 24 | 0.3 | 4.8 | 3000 | 80.5 | 3 | |
| 42BLA138L2 | 42 | 138 | 24 | 0.44 | 7 | 3000 | 100.5 | 3 | |

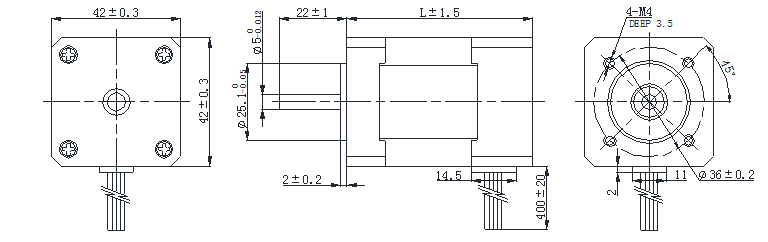

● 機械尺寸Dimensions
