直線絲桿電機

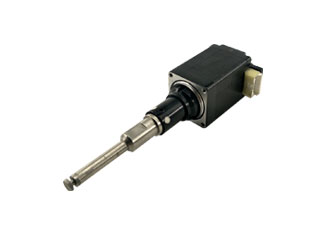

直線絲桿電機 STS 28ZD

主要用途:醫療設備、半導體設備、閥門控制、X-Y工作平臺、手持式儀器
Applications: medical equipment、semiconductor handling、Valve control, X-Y tables、 hand held instruments
機身長度范圍:28-41mm
Length range: 28-41mm

基本性能

精度Accuracy

步距角Step angle

±5%


電阻Resistance

±10%


電感Inductance

±20%

絕緣等級Insulation class

B

工作制Duty type

S1

介電強度Dielectrical strength

500 VAC/1 KHz/1 mA/1 s

絕緣電阻Insulation resistance

100 MΩ/500V DC


技術數據

型號Model 步距角Step Angle(Deg) 電壓Voltage(V) 電流Current(A) 電阻Resistance(Ω) 絲桿直徑Screw diameter(mm) 絲桿導程Screw lead(mm) 絲桿長度?Screw length(mm) 機身長Length(mm) 重量Weight(Kg) 資料下載
28ZD24P080-L2E-60 1.8 4.8 0.8 6 8 2 60 31 0.1
28ZD34L100-E2E-80 1.8 2 1 2 5 2 80 34 0.12
28ZD34L100-H127E-100 1.8 2 1 2 6.35 12.7 100 34 0.12
28ZD54L050-D254E-60 1.8 4.55 0.5 9.1 4.77 2.54 60 34 0.12

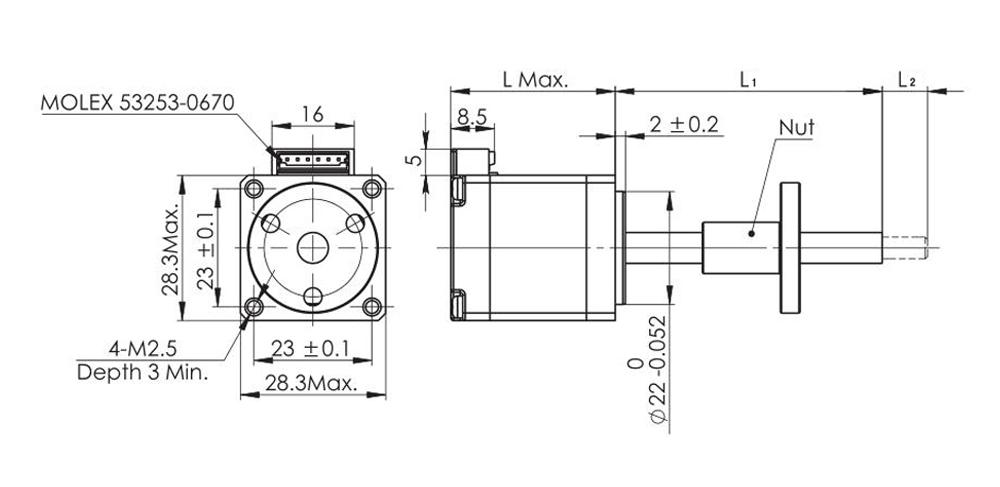

● 機械尺寸Dimensions

 圖片15

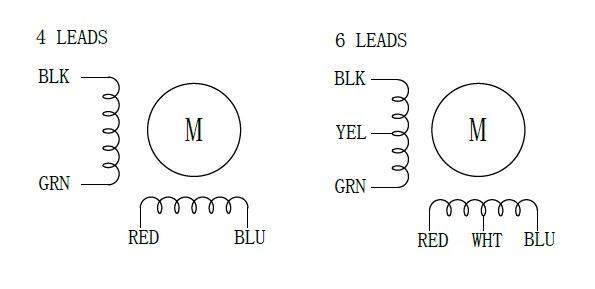

● 接線圖Wiring Diagram

圖片16
