無刷直流電機的基本結構和工作原理

由于市場對于節能、電機安靜運行的要求越來越高，直流無刷（BLDC）電機被廣泛應用于各種場合。首先介紹了無刷直流電機的結構，其次介紹了直線步進電機的基本原理及工作原理，還有它的優勢及應用。

無刷直流電機簡介：

無刷直流電機（BLDC）是永磁式同步電機的一種，而并不是真正的直流電機，英文簡稱BLDC。區別于有刷直流電機，無刷直流電機不使用機械的電刷裝置，采用方波自控式永磁同步電機，以霍爾傳感器取代碳刷換向器，以釹鐵硼作為轉子的永磁材料，性能上相較一般的傳統直流電機有很大優勢。

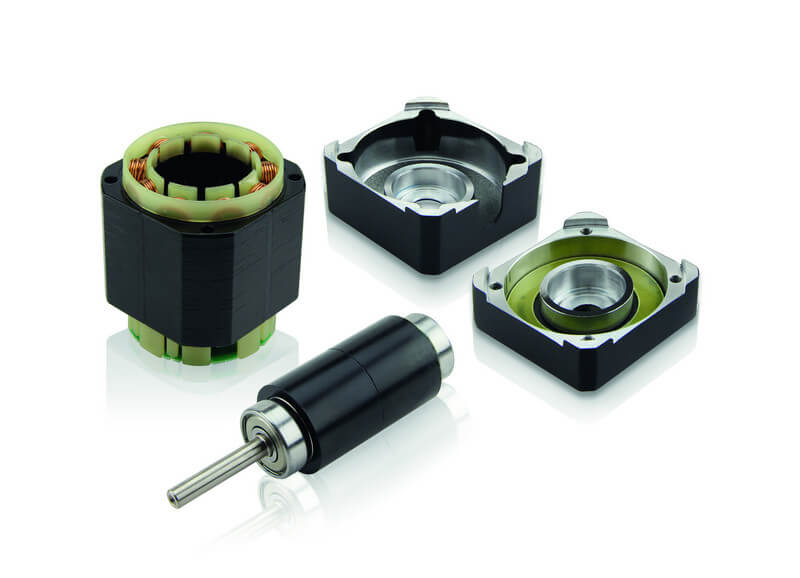

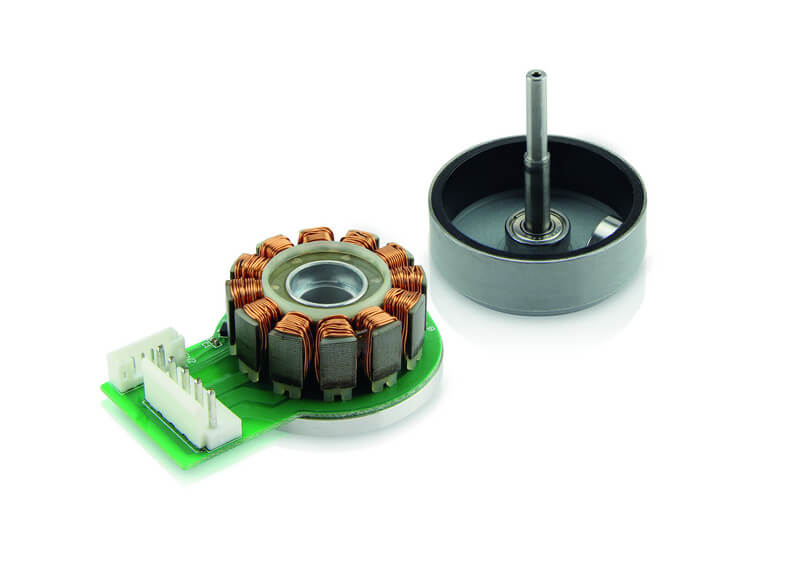

無刷直流電機結構圖：

無刷直流電機是當今最理想的調速電機。

無刷直流電機基本原理：

無刷直流電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。電動機的轉子上粘有已充磁的永磁體，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速；提供保護和顯示等等。由于無刷直流電動機是以自控式運行的，所以不會(huì )象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會(huì )在負載突變時產生振蕩和失步。

無刷直流電機的優勢：

①無刷直流電機的優勢是無刷直流電機在換向的過程中沒有火花產生，而普通的有刷電機在換向的過程中有少量的火花產生；

②直流無刷電機壽命一般在幾萬小時之間，而普通的有刷電機一般壽命在1000-2000小時之間;

③不會(huì )在負載突變時產生振蕩和失步。

無刷直流電機的應用領域：

繞線機，跑步機。醫用離心機，噴氣式干手機,紡織機械的上的一些機子都有用無刷。無刷直流電機的應用十分廣泛，如汽車、工具、工業工控、自動化以及航空航天等等?？偟膩?lái)說，無刷直流電機可以分為以下三種主要用途： ①持續負載應用;②可變負載應用;③定位應用。
